В июле и августе средняя скорость ветра в Санкт-Петербурге составляет 1,8 м/с, к октябрю она поднимается до 2,4 м/с, в ноябре и декабре до 2,6 м/с. На верхних этажах строящегося здания ветровое давление выше, чем у земли, и работы на открытом перекрытии первыми попадают под погодные ограничения. Ветрозащитный экран закрывает рабочий горизонт по периметру здания, поэтому армирование, установка опалубки и бетонирование на высоте продолжаются и в осенние месяцы, тогда как без защиты часть смен пришлось бы перенести.

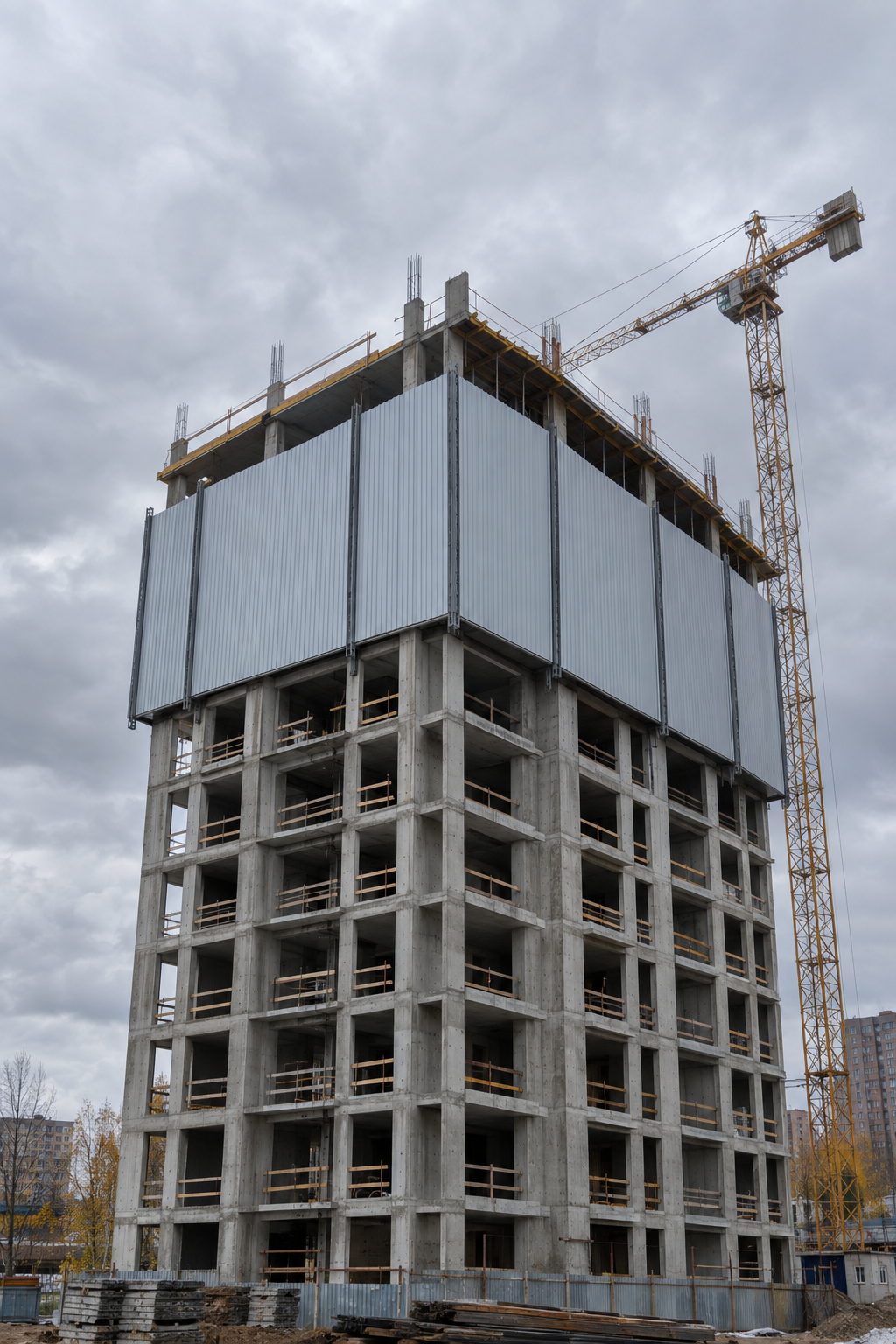

Защитные экраны от ветра на монолитных объектах представляют собой сплошное ограждение из профлиста или фанеры на каркасе из спаренных швеллеров. Конструкцию навешивают на возводимое здание так, чтобы она закрывала рабочий горизонт и два этажа под ним. Обшивка снижает скорость ветра на рабочих местах и удерживает строительную пыль в пределах этажей, где идут работы.
Каркас экрана «Опалубка PRO» образуют два ригеля из спаренного швеллера 200, они же служат рельсом при подъеме. К ним крепится ригель 120 с выносным настилом, жесткость сборке придают горизонтальные и диагональные связи и брус. К зданию экран крепят опорными балками, установленными на плиту перекрытия или на стены. Вверх конструкцию перемещает подъемный башмак, который приводят в действие краном или гидравлической установкой.
Защитная сетка на строительных лесах решает другую задачу. Ее изготавливают из полиэтиленовых или полипропиленовых лент плотностью от 35 г/м² и навешивают на каркас лесов с нахлестом полотен 10–15 см. Она задерживает мелкий мусор и пыль при отделке, не дает инструменту упасть за пределы лесов. Материал воздухопроницаем, поэтому полотно пропускает ветер и не закрывает от него рабочую зону. Экран устроен как жесткая сплошная конструкция, которую крепят к несущим элементам здания и рассчитывают на ветровую нагрузку, поэтому защитная сетка на строительных лесах его не заменяет.
Ветровое давление на здание зависит от высоты, и СП 20.13330.2016 «Нагрузки и воздействия» описывает эту зависимость коэффициентом k(ze). Для городских территорий с препятствиями выше 10 м (тип местности B) коэффициент равен 0,65 на отметке 10 м, 1,1 на 40 м и 1,3 на 60 м. Расчетное давление на уровне 60 м получается вдвое больше, чем на уровне 10 м. Осенью меняется и режим ветров, около половины приходится на западные, северо-западные и юго-западные направления.
Правила по охране труда при работе на высоте, утвержденные приказом Минтруда России № 782н, в пункте 45 относят к особым условиям ветер скоростью 15 м/с и более в открытых местах. Для монтажа конструкций с большой парусностью порог ниже и составляет 10 м/с. При таком ветре работы на высоте допускаются только по наряду-допуску с отдельными мерами безопасности, и если выполнить эти меры на открытом перекрытии нельзя, смену останавливают. По данным Северо-Западного УГМС, средняя дата перехода среднесуточной температуры в Петербурге через ноль осенью приходится на 17 ноября. После этого к ветру добавляется гололед на конструкциях, который правила относят к тем же особым условиям.
Методическую базу дает МДС 12-62.2012 «Проект производства работ на монтаж защитного экрана из деталей строительных лесов», разработанный ЦНИИОМТП. Документ носит рекомендательный характер и не заменяет ГОСТ или СП, он адресован разработчикам ППР и монтажным организациям в монолитном строительстве. Описанную в нем конструкцию собирают из трубчатых элементов лесов, а основное внимание уделено защите от падающих грузов при работе крана, поэтому для экранов на швеллерном каркасе МДС служит ориентиром. В документе, в частности, указано, что при грозе, снегопаде и ветре более 6 баллов, то есть сильнее 13,8 м/с, монтаж и демонтаж экрана не производят. Обязательным для объекта остается сам ППР, в котором схему установки привязывают к конкретному зданию и крану.
Установку начинают с третьего этажа, поскольку с этой высоты ветровая нагрузка и риск падения предметов за периметр становятся значимыми. Ветрозащитные экраны для монолитных работ закрывают рабочий горизонт и два этажа ниже. Монтаж экранов на фасад монолитного здания ведут по проекту производства работ после раскладки, в которой учитывают длину фасада, конфигурацию здания и схему опорных балок.
Под защитой экрана на рабочем горизонте ведут сразу несколько операций монолитного цикла:
После бетонирования захватки экран переставляют на следующий этаж. Гидравлическая установка поднимает его за 10–15 минут без кранового времени, не считая монтажа опорных балок.
Для фасадных работ экран полезен на этапе, когда отделка и облицовка нижних этажей идут параллельно с возведением каркаса. Два закрытых этажа под рабочим горизонтом оставляют бригаде защищенную от ветра зону у наружных стен, при этом сплошная обшивка удерживает строительную пыль в пределах этажей. Такая ветрозащита фасада временная, она поднимается вместе с рабочим горизонтом. Ветрозащитные мембраны, которые укладывают под облицовку в системах утепления стен, относятся к другой группе материалов и в этой статье не рассматриваются.
Компания сдает ветрозащитные экраны для строительства помесячно, от 25 500 ₽ за экран в месяц. Гидравлический комплект для подъема стоит от 126 000 ₽ за 30 дней, при наличии свободного крана экраны переставляют без него. Расчет схемы расстановки экранов по проекту выполняется бесплатно. Материал обшивки, профлист или фанера, в аренду не входит и приобретается заказчиком. Площадь экрана и условия монтажа уточняются при расчете комплекта.
С юридическими лицами работают по договору, расчет безналичный, с НДС. Состав комплекта, характеристики и форма заявки размещены на странице аренды ветрозащитных экранов.
Для работ с наружной стороны монолитных стен вместе с экранами нередко требуются наружные подмости ПН-6, навесная консольная площадка для конструкций толщиной от 200 мм. Для отделки и монтажных операций на высоте до 21 м подходят вышки-туры, для фасадных работ используют модели со стальным каркасом.
Арендовать ветрозащитные экраны для строительства оправдано на монолитных зданиях выше трех этажей, если возведение каркаса приходится на октябрь, ноябрь и последующие месяцы. Экран также целесообразен в плотной городской застройке, где пыль с объекта не должна выходить за периметр этажей. Для расчета количества экранов и гидравлического комплекта направьте поэтажные планы и график работ через форму заявки на странице аренды экранов.
Сетка изготавливается из полиэтиленовых или полипропиленовых лент плотностью от 35 г/м² и задерживает мелкий мусор и пыль, при этом материал воздухопроницаем и ветер проходит сквозь полотно. Экран представляет собой сплошное ограждение из профлиста или фанеры на каркасе из спаренных швеллеров, его крепят к несущим элементам здания и рассчитывают на ветровую нагрузку. Это разные задачи, и сетка на лесах экран не заменяет.
СП 20.13330.2016 «Нагрузки и воздействия» учитывает изменение ветрового давления по высоте коэффициентом k(ze). Для городских территорий с препятствиями выше 10 м, это тип местности B, коэффициент равен 0,65 на отметке 10 м, 1,1 на 40 м и 1,3 на 60 м. Расчетное давление на уровне 60 м получается вдвое больше, чем на уровне 10 м, поэтому по мере роста каркаса защита рабочего горизонта становится острее.
Правила по охране труда при работе на высоте, утвержденные приказом Минтруда России № 782н, в пункте 45 относят к особым условиям ветер скоростью 15 м/с и более в открытых местах, а при монтаже и демонтаже конструкций с большой парусностью порог составляет 10 м/с. В таких условиях работы допускаются только по наряду-допуску с отдельными мерами безопасности. По МДС 12-62.2012 монтаж и демонтаж самого экрана не производят при грозе, снегопаде и ветре более 6 баллов, то есть сильнее 13,8 м/с.
Нет, это разные средства защиты. Защитно-улавливающая система по краю перекрытия рассчитана на улавливание падающих предметов и людей, а экран формирует условия на рабочем месте, снижая скорость ветра и удерживая строительную пыль в пределах этажей. На высотном объекте их применяют вместе, каждое по своему назначению.
Нет, материал обшивки, профлист или фанера, приобретается заказчиком и в аренду не входит. В ставку от 25 500 ₽ в месяц за экран входит сама конструкция, расчет схемы расстановки по проекту выполняется бесплатно. Площадь одного экрана и условия монтажа и демонтажа уточняются при расчете комплекта.
