Осенью бетон должен успеть набрать критическую прочность до первого замерзания, и на переделку плохо уплотненного участка времени почти не остается. Поэтому вопрос, как выбрать вибратор для бетона и трамбовку для основания, решают заранее.
Смесь приходит на объект с вовлеченным воздухом, а у палубы, в углах опалубки и под арматурой после выгрузки остаются пустоты. Зачем нужен вибратор для бетона, видно на конструкции, которую не провибрировали. Воздух остается в ней порами и раковинами, а прочность снижается.
Колебания переводят смесь в подвижное состояние, зерна заполнителя укладываются плотнее, воздух выходит к поверхности, цементное тесто затекает в пустоты вокруг арматуры. Для чего используется вибратор для бетона, видно именно по этому эффекту. Как работает глубинный вибратор для бетона, объясняет его устройство. Привод вращает дебаланс внутри вибробулавы, и погруженная в смесь булава передает колебания массиву изнутри, по всей высоте рабочей части. Этим принцип работы вибратора для бетона глубинного типа отличается от поверхностного вибрирования, которое прорабатывает верхний слой. По таблице 5.2 СП 70.13330.2012 слой под поверхностными вибраторами ограничен 25 см в неармированных конструкциях, 15 см при одиночной и 12 см при двойной арматуре.
Осенью такая ошибка обходится дороже. При среднесуточной температуре ниже 5 °С и минимальной суточной ниже 0 °С бетонирование ведут с дополнительными мероприятиями (п. 5.11.1 СП 70.13330.2012), а таблица 5.7 требует, чтобы бетон без противоморозных добавок к моменту замерзания набрал от 30 до 50 % проектной прочности в зависимости от класса. Для пролетных конструкций требование выше, 70 % при длине до 6 м и 80 % при большей. Ремонт раковин, найденных после распалубки в холодную погоду, требует укрытия и обогрева участка, а глубокий дефект в несущем элементе может потребовать демонтажа и повторной заливки по правилам зимнего бетонирования.
Рейтинг глубинных вибраторов для бетона, составленный по мощности или марке, не учитывает условий объекта. Какой вибратор для бетона лучше, зависит от наличия сети на участке, объема укладки за смену и густоты армирования, и все эти данные есть в проекте производства работ.
Подбор начинают с привода, от него зависит, какой вибратор для бетона выбрать под конкретную площадку. Высокочастотный вибратор с гибким валом, как Wacker Neuson HMS M 1500 с приводом мощностью 1,5 кВт, подключают к сети 220 В. Модели с питанием 42 В работают только через внешний преобразователь частоты, а у версий со встроенным производитель заявляет устойчивую работу от генератора. Бензиновый привод применяют там, где электроснабжения на участке нет.
Чтобы понять, какой глубинный вибратор для бетона выбрать, модели сравнивают по четырем критериям.
Модульную схему реализует, например, глубинный вибратор Wacker Neuson HMS M 1500. Привод, гибкий вал и вибробулава в нем соединяются быстросъемной муфтой, и один двигатель работает с разными валами и булавами. Бригаде, которая за сезон переходит с фундаментов на стены, второй комплект не потребуется.
Глубинный вибратор работает со свежей смесью внутри опалубки. Вибротрамбовка уплотняет грунт и щебеночное основание еще до сборки опалубки, в том числе фундаментную подушку, обратную засыпку пазух и подготовку под плиту. Вибротрамбовка для бетона в опалубке не применяется, и заменить одно оборудование другим нельзя.

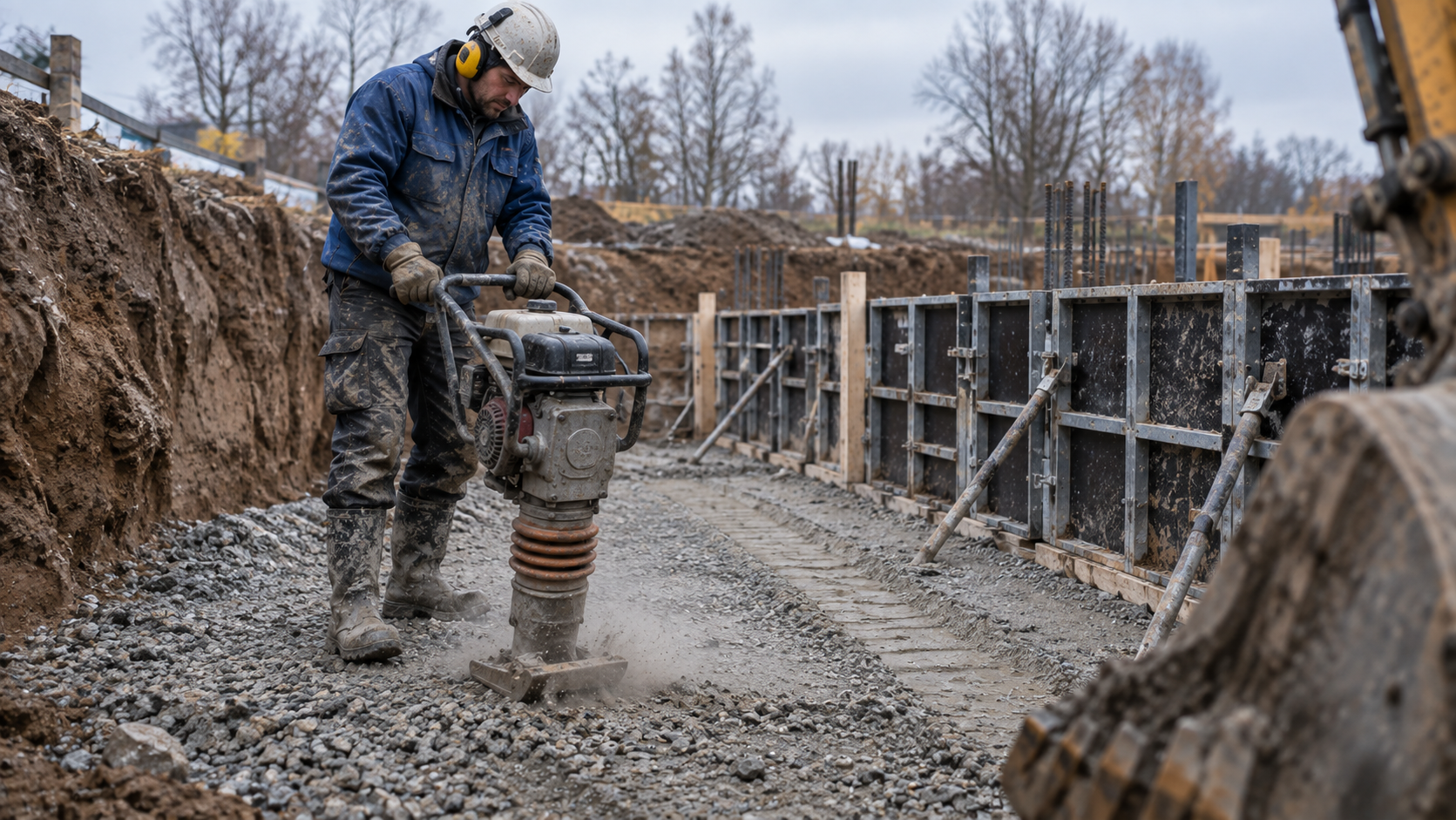

Слабо уплотненное основание после заливки дает осадку, и даже качественно провибрированная плита получает риск трещин. Для подготовки основания предназначена вибротрамбовка Wacker Neuson BS 60-4s с рабочей массой 71-72 кг и трамбующей подошвой 280×340 мм. За один проход она уплотняет слой глубиной от 30 до 50 см и работает с глиной, суглинком, песком и мелким гравием. На объект ее планируют раньше вибратора.
Виды вибраторов для бетона различают по способу передачи колебаний (глубинные, поверхностные и наружные, которые крепят на опалубку) и по частоте. Высокочастотный вибратор для бетона у Wacker Neuson работает с частотой 200 Гц, то есть 12 000 колебаний в минуту, и по данным официального представителя уплотняет в том числе смеси с низким содержанием воды. Поэтому высокочастотный вибратор для бетона оправдан на армированных конструкциях и жестких смесях.
Диаметр вибратора для бетона, точнее его булавы, влияет сразу на два параметра. Крупная булава уплотняет более широкую зону и позволяет увеличить шаг перестановки, однако в частом каркасе она застревает между стержнями. Для булавы 58 мм производитель указывает диаметр действия около 85 см. В тонких стенах и колоннах с частым шагом арматуры используют булаву меньшего диаметра, в плитах и массивных фундаментах крупную, а длину рабочей части сверяют с проектной толщиной слоя по таблице 5.2 СП 70.13330.2012.
Глубинные, поверхностные и наружные вибраторы дают разные способы уплотнения бетона, и зона действия у них отличается. Основным для стен, колонн, ростверков и фундаментных плит остается вибратор для уплотнения бетона с погружной булавой, поверхностные и наружные модели идут как дополнение.
Техника уплотнения следует из того, как работает глубинный вибратор для бетона, ведь булава прорабатывает смесь только в пределах радиуса действия. Смесь укладывают слоями, и булаву погружают так, чтобы она заходила в ранее уложенный слой на глубину от 5 до 10 см. Шаг перестановки по п. 5.3.10 СП 70.13330.2012 не превышает полуторного радиуса действия. В технологической литературе по возведению монолитных зданий рекомендуют опускать булаву в смесь быстро, держать неподвижно от 20 до 40 секунд и извлекать медленно, чтобы смесь успела заполнить освободившееся пространство. Вибрирование на позиции заканчивают, когда смесь перестает оседать, на поверхности появляется блеск цементного теста и прекращается выход пузырьков воздуха.
На объектах повторяются одни и те же ошибки. Булаву протаскивают по слою горизонтально, опирают на арматуру и закладные изделия, прижимают к палубе щита, выдергивают рывком и оставляют в массиве воронку. Следующий слой укладывают только до начала схватывания предыдущего (п. 5.3.9 СП 70.13330.2012), поэтому затянутое вибрирование одного участка сдвигает график всей захватки.
В густоармированных узлах, углах опалубки и местах, куда булава не проходит, инструмент для уплотнения бетона подбирают отдельно. Применяют булаву меньшего диаметра или наружные вибраторы на опалубке, которые в технологической литературе рекомендуют как дополнение к глубинным.
Пустоты образуются там, где воздух не вышел из смеси или цементное тесто не затекло между зернами заполнителя. Чаще всего раковины в бетоне как дефект уплотнения видны у палубы, в углах и на стыке слоев. Когда раковина доходит до арматуры, стержни остаются без защитного слоя и подвергаются коррозии.
Допустимые раковины в бетоне зависят от категории поверхности. Числовые ориентиры приводит рекомендуемое приложение В ГОСТ 13015-2012, который написан для сборных изделий, поэтому для монолитной конструкции требуемую категорию поверхности задает проект.
| Категория поверхности | Назначение | Наибольший размер раковины, мм |
|---|---|---|
| А3 | Под улучшенную или высококачественную окраску | 4 |
| А6 | Под простую окраску или неотделываемая поверхность без требований к качеству | 15 |
| А7 | Поверхность, невидимая в условиях эксплуатации | 20 |
Обнажение рабочей и конструкционной арматуры не допускается ни в одной категории, за исключением арматурных выпусков, такое требование установлено п. 5.5.3 ГОСТ 13015-2012.
Чем заделать раковины в бетоне, подсказывает глубина повреждения. Из раковины удаляют слабый бетон, поверхность очищают и обеспыливают. Для замены поврежденного бетона СП 349.1325800.2017 допускает цементные и полимермодифицированные цементные растворы и бетоны. Оголенную арматуру очищают, свод правил рекомендует наносить на нее противокоррозионное покрытие. Температурный режим нанесения указан в техническом описании конкретного состава, и в холодный период его выдерживают за счет укрытия и обогрева участка.
Большая часть дефектов уплотнения закладывается при подготовке, когда булава не проходит в каркас или вал не достает до места укладки. Рейтинг глубинных вибраторов для бетона такие ошибки не предотвращает. Как выбрать вибратор для бетона, подсказывает сам проект, где заданы армирование и толщина слоя. Если при подобранной булаве соблюдены шаг перестановки и время вибрирования, бетон наберет проектную прочность без демонтажа участков после заморозков.
Глубинный вибратор для работы с бетоном в опалубке и вибротрамбовку для подготовки основания можно арендовать в компании «Опалубка PRO» на срок заливки, актуальная стоимость указана в прайсе на сайте opalubkapro.spb.ru.
Булава должна свободно проходить между стержнями каркаса, иначе ее начинают опирать на арматуру, что запрещено п. 5.3.10 СП 70.13330.2012. Для тонких стен и колонн с частым шагом стержней берут булаву меньшего диаметра, для плит и массивных фундаментов крупную, с более широкой зоной действия. Точный набор булав и длин валов под конструкцию подбирает специалист компании по данным проекта.
По таблице 5.2 СП 70.13330.2012 слой при уплотнении ручными глубинными вибраторами не должен превышать 1,25 длины рабочей части вибратора. Для поверхностных вибраторов ограничение другое: 25 см в неармированных конструкциях, 15 см при одиночной и 12 см при двойной арматуре. Толщину слоя сверяют с длиной рабочей части конкретной булавы до начала заливки.
Шаг перестановки по п. 5.3.10 СП 70.13330.2012 не превышает полуторного радиуса действия вибратора, а булава заходит в ранее уложенный слой на глубину от 5 до 10 см. В технологической литературе по возведению монолитных зданий рекомендуют опускать булаву быстро, держать неподвижно от 20 до 40 секунд и извлекать медленно. Признак окончания: смесь перестает оседать, на поверхности появляется блеск цементного теста и прекращается выход пузырьков воздуха.
Нет, это разное оборудование для разных этапов. Вибротрамбовка уплотняет грунт и щебеночное основание до заливки, в том числе обратную засыпку пазух и подготовку под плиту. Бетон в опалубке уплотняет только глубинный вибратор, который передает колебания массиву изнутри через погруженную булаву.
Числовой ориентир дает рекомендуемое приложение В ГОСТ 13015-2012: для категории поверхности А3 допускается раковина размером до 4 мм, для А6 до 15 мм, для А7 до 20 мм. Стандарт написан для сборных изделий, поэтому для монолитной конструкции требуемую категорию поверхности задает проект. Обнажение рабочей и конструкционной арматуры не допускается ни в одной категории, за исключением арматурных выпусков.
