Трансформаторная подстанция КТПТО-80: полный гайд по установке и эксплуатации

Зимнее бетонирование в Санкт-Петербурге и Ленинградской области – это всегда борьба с морозом. Как только температура воздуха опускается ниже -5 °C, процесс гидратации цемента замедляется в десятки раз, а при –20…–30 °C практически останавливается. Без искусственного подогрева бетон к моменту распалубки набирает всего 5–15 % проектной прочности вместо требуемых 50–70 %, что приводит к браку, штрафам и срыву сроков.

Единственный массово проверенный десятилетиями способ продолжать монолитные работы круглый год без потери качества – электропрогрев греющими проводами или электродами. Самое распространенное и до сих пор непревзойденное по надежности и цене решение на российских стройках – комплектная трансформаторная подстанция КТПТО-80.

Назначение КТПТО-80 и используемые обозначения

Полное заводское обозначение – КТПТО-80А-У1. Эта аббревиатура расшифровывается так:

• КТП – комплектная трансформаторная подстанция наружной установки;
• ТО – предназначена для термообработки бетона и мерзлого грунта;
• 80 – номинальная мощность 80 кВА;
• А – наличие автоматического режима поддержки заданной температуры бетона;
• У1 – климатическое исполнение и категория размещения по ГОСТ 15150-69.

Станция КТПТО-80 предназначена для преобразования напряжения трехфазной сети 380 В в безопасное низкое напряжение 55–95 В и подачи его на греющие элементы: провода ПНСВ, ПНБС, ТСЖ, ленточные нагреватели или электроды. Одновременно подстанция может питать временное освещение строительной площадки и трехфазный электроинструмент напряжением 36–42 В мощностью до 2,5 кВА. Питание – только от сети с глухозаземленной нейтралью.

Область применения КТПТО-80 для прогрева бетона

КТПТО-80 рассчитана на эксплуатацию в умеренном климате:

• температура окружающей среды от +10 до -45 °C;
• высота над уровнем моря до 1000 м;
• скорость ветра до 36 м/с в рабочем состоянии и до 50 м/с в нерабочем;
• атмосфера типа II (отсутствие химически активных газов, проводящей пыли и взрывоопасных сред).

Именно поэтому станция десятилетиями остается основным оборудованием на стройках Санкт-Петербурга, Ленинградской области, Москвы, Поволжья, Урала и Западной Сибири.

Трансформатор в составе КТПТО-80

Сердце станции – трехфазный трансформатор КТПТО-80 с естественным масляным охлаждением. Масло обеспечивает стабильный теплоотвод при длительной 100 % нагрузке и сохраняет текучесть при -45 °C. Пять ступеней регулировки выходного напряжения переключаются вручную пакетным переключателем под кожухом. Третья независимая обмотка выдает безопасные 42 В мощностью 2,5 кВА – этого хватает на освещение периметра 40 × 40 м или одновременную работу 5–7 единиц ручного электроинструмента.

Технические характеристики и параметры КТПТО-80

Станция прогрева бетона КТПТО-80 обладает следующими свойствами:

• номинальная полная мощность – 80 кВА;
• напряжение первичной обмотки – 380 В ±10 %, 50 Гц;
• выходное напряжение на холостом ходу (регулируемое ступенчато) – 55 / 65 / 75 / 85 / 95 В;
• номинальный ток нагрузки по фазам: при выходном напряжении 55 и 65 В – 520 А, при выходном напряжении 75, 85 и 95 В – 471 А;
• допустимая кратковременная перегрузка – до 110 % номинального тока в течение 1 часа при температуре воздуха –20 °C и ниже;
• мощность цепи освещения и ручного инструмента – 2,5 кВА при 42 В;
• диапазон автоматической регулировки температуры бетона – от 0 до +100 °C;
• масса полной станции – 580–620 кг;
• габаритные размеры на салазках – 1350 × 1050 × 1350 мм;
• степень защиты шкафа управления – IP54, кожуха трансформатора – IP21.

Производительность и мощность КТПТО-80

Реальная производительность одной станции прогрева КТПТО-80 при использовании провода ПНСВ-1,2 и температуре воздуха -20 °C составляет 50–60 м³ свежеуложенного бетона за цикл 24–36 часов. При -10 °C и качественной теплоизоляции опалубки – до 70–80 м³. При температурах около 0 °C и утеплении пеноплексом или минватой – до 90–100 м³. Для плит перекрытия толщиной 200–300 мм одна подстанция КТПТО-80 спокойно обслуживает 700–900 м² за одну заливку.

Конструкция, вес, срок эксплуатации и режимы работы

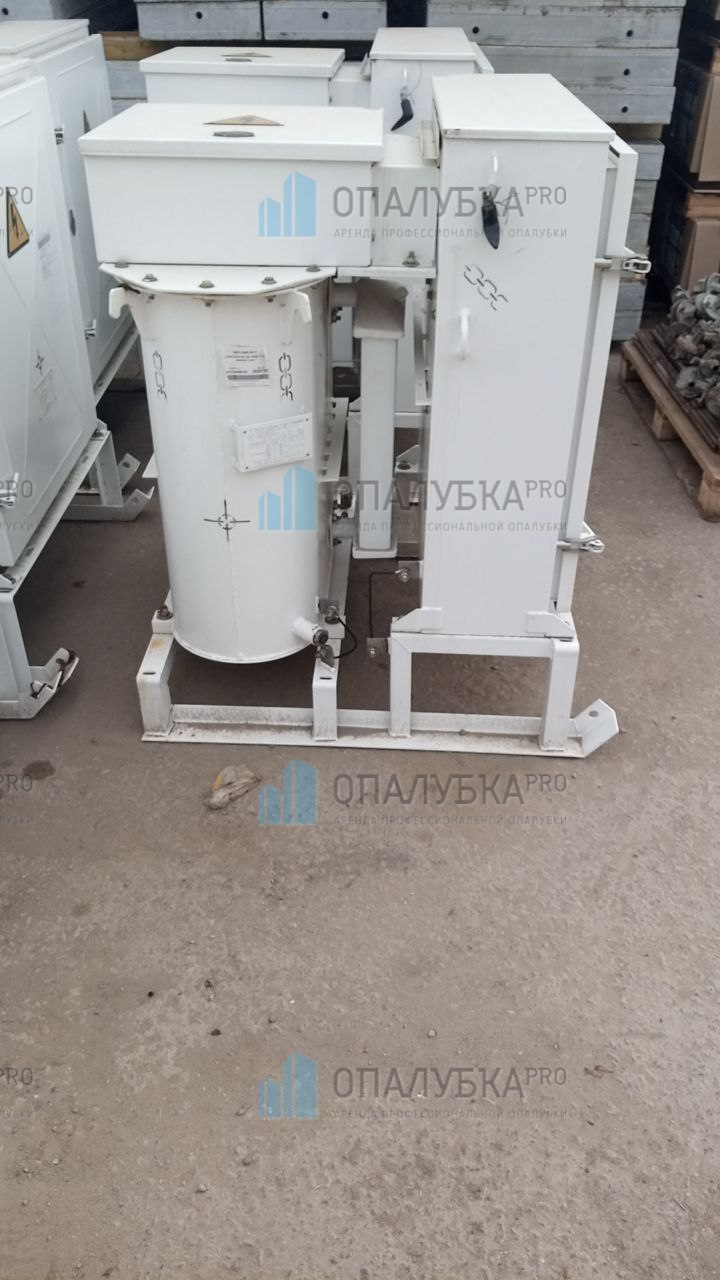

Трансформаторная подстанция КТПТО-80 состоит из двух основных узлов, жестко смонтированных на общих металлических салазках:

• силовой масляный трансформатор для бетона КТПТО-80 в стальном кожухе с полностью откидной крышкой;
• шкаф управления с полной коммутационной и защитной аппаратурой.

Все соединения выполнены болтовыми – при необходимости трансформатор прогрева КТПТО-80 можно заменить за 2–3 часа прямо на объекте. Кожух открывается полностью, обеспечивая удобный доступ к переключателю ступеней напряжения. Шкаф управления брызгозащищенный (IP54), запирается на замок и пломбируется.

На лицевой панели расположены:

• вводной автоматический выключатель на 160–200 А;
• пакетный переключатель ступеней выходного напряжения;
• три стрелочных амперметра на 600 А и один вольтметр на 100 В;
• тумблер переключения режимов «Ручной/Автомат»;
• разъем для подключения выносного датчика температуры ВК1;
• сигнальные лампы «Сеть», «Нагрузка», «Авария» и кнопка аварийного отключения.

Для подключения греющих проводов предусмотрены мощные медные клеммы на сечение до 70 мм² – по 3 кабеля на каждую фазу без дополнительных распределительных шин. Это значительно ускоряет монтаж и снижает переходное сопротивление. Срок службы масляного трансформатора для прогрева бетона КТПТО-80 при соблюдении правил – 25–30 лет, прогревочной станции КТПТО-80 в целом – не менее 15 лет.

Заводской комплект поставки

В стандартный заводской комплект поставки входят:

• масляный прогревочный трансформатор КТПТО-80 в защитном кожухе;
• шкаф управления со всей аппаратурой;
• общие металлические салазки для транспортировки;
• датчик температуры ВК1 с кабелем длиной 10 м;
• комплект ЗИП (предохранители, сигнальные лампы, запасные контакты магнитного пускателя);
• паспорт изделия с отметкой ОТК;
• руководство по эксплуатации с подробными таблицами выбора режимов прогрева;
• принципиальная и монтажная электрические схемы.

Монтаж, подключение и применение КТПТО-80 для прогрева бетона

Станцию устанавливают на ровной площадке (можно прямо на уплотненный снег, подложив деревянные щиты) на расстоянии не более 50–70 метров от прогреваемого участка. Обязательно заземление корпуса – болт М10 на кожухе, сопротивление контура заземления не более 4 Ом. Вводной кабель от сети 380 В – медь 4×16 мм² или алюминий 4×25 мм² минимум. Греющие контуры выводятся через нижние лючки шкафа управления и подключаются непосредственно к силовым клеммам.

Схемы подключения нагрузки КТПТО-80

На практике применяют три основные схемы подключения нагрузки:

• «треугольник» – обеспечивает максимально равномерную нагрузку по фазам, используется в 85–90 % всех случаев;
• «звезда с нулевым проводом» – применяется при значительном разбросе длин греющих проводов;
• электродный прогрев – схема «звезда» без нулевого провода.

Инструкция по эксплуатации и настройке станции прогрева

1. Установить станцию прогрева бетона КТПТО-80 на площадке, подключить заземление и вводной кабель 380 В.
2. Подключить греющие контуры, проверить отсутствие короткого замыкания между фазами и на землю.
3. Включить вводной автоматический выключатель, убедиться в наличии напряжения 380 В по вольтметру.
4. Выбрать необходимую ступень выходного напряжения согласно таблице из паспорта (учитывается температура воздуха, объем бетона, марка и диаметр провода).
5. При работе в автоматическом режиме вставить датчик температуры ВК1 в самый холодный («теневой») участок конструкции, задать требуемую температуру (обычно +60…+80 °C) и перевести тумблер в положение «Автомат». Станция прогрева бетона КТПТО-80 будет самостоятельно включать и отключать прогрев.
6. Контролировать нагрузку по амперметрам – разбаланс фаз не должен превышать 10–12 %.
7. Вести журнал прогрева первые 48 часов с фиксацией температуры бетона и воздуха каждые 2–3 часа.

Стоимость и аренда КТПТО-80

Аренда КТПТО-80 для прогрева бетона

В Санкт-Петербурге и Ленинградской области аренда КТПТО-80 остается самым выгодным и оперативным решением для большинства строительных компаний. Нет необходимости вкладывать 700–800 тысяч рублей в покупку, искать склад для хранения в летний период и проводить ежегодное техническое обслуживание.

Компания «Опалубка PRO» предлагает в аренду только полностью исправные станции с доставкой на объект в течение 24–48 часов по всему СПб и ЛО. В цену трансформатора для прогрева бетона КТПТО-80 уже включены:

• необходимое количество провода ПНСВ любой длины;
• выезд технолога для пуско-наладки;
• подменная станция в случае поломки.

Цена трансформатора для прогрева бетона КТПТО-80

Стоимость новой станции может достигать 780 000 рублей. При этом стоимость аренды начинается от 2 200 рублей в сутки. Это означает, что покупка окупится только при условии заливки за зиму 10 000–12 000 м³ монолитного бетона. При меньших или нерегулярных объемах аренда КТПТО-80 в «Опалубка PRO» позволяет сэкономить до 80 % бюджета на оборудование и сосредоточиться непосредственно на строительстве.

Нужна станция прогрева бетона КТПТО-80? Звоните по указанному номеру телефона или оставляйте заявку на сайте – мы подберем оптимальный комплект под ваш объем, доставим в любой район Ленинградской области и запустим в течение суток.
